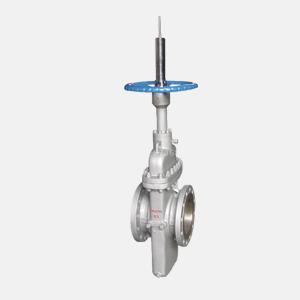

Z43F-16C带导流孔平板闸阀

产品描述

产品型号:Z43F-16C
产品特点:

详细介绍

Z43F-16C带导流孔平板闸阀产品介绍:
平板闸阀适用于Class150~900/PN1.0~16.0MPa,工作温度-29~121℃的石油、天然气、水、油品等管路上,用于截断或接通管路中的介质。


Z43F-16C带导流孔平板闸阀应用范围:
平板闸阀适用于天然气,石油,化工,环保,城市管道,燃气管线等输送管线,放空系统和汽储存装置上,用作启闭设备。
Z43型带导流孔单闸板式平板闸阀适用于天然气开采和净化的长输管线。


Z43F-16C带导流孔平板闸阀结构特点:
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构,使平板闸阀进出口双向密封;并且该结构的启闭力矩仅为普通阀门的1/2,能达到轻松开、关阀门

2、在全开时,通道平滑为直线,流阻系数极小,无压力损失,可通毛球清扫管线
3、采用带自密封能力的填料结构,无需经常调节,开、关极为轻便,且密封性可靠,填料函处设有辅助密封油脂注入结构,密封性能绝对可靠,真正达到零泄漏;解决了通用阀门填料处容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压,保证使用安全
5、全封闭结构,防护性能好,可适应全天候要求


1.阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。
2.阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。
3.阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。


(1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承,大程度减少操作扭矩。
(2) 阀杆 – 螺纹长度直到托架;销钉和点焊;具有稳定性。
(3) 压力密封 – 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现较好的阀帽密封。
(4) 阀座环 – 焊接阀座环垂直于流动通道,易于维护。
(5) 执行机构 – 这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。
(6) 轭架 – 完全装配式轭架通过抗震测试,易于维护和安装执行机构。
(7) 压盖 – 两件式,自调节压盖,避免被弹出。
(8) 整体后座 – 硬面,使用寿命长。
(9) 阀瓣 – 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。
(10) 整体止动 – 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。


Z43F-16C带导流孔平板闸阀标准规范:

设计制造标准:JB/T 5298
结构长度标准:JB/T 5298
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008、JB/T 5298


Z43F-16C带导流孔平板闸阀零件材料与工况:

零件名称

零部件材料

JB/T7298

API 6D

阀门/阀盖

WCB

WCB

A352-LCB

A351-CF8M

闸板

2Cr13+ENP

20CrMoV+STL

ANSI 410+ENP

ANSI 316+ENP

阀杆

2Cr13

2Cr13

A182-F6a

A182-F316S

阀座

25+PTFE

20CrMoV+STL

A105+PTFE

A182-F316+PTFE

填料

NBR/FPM

柔性石墨

聚四氟乙烯

垫片

18-8/柔性石墨

螺栓

35

35CrMo

A193-B7M

A193-B8

适用温度

-29~250℃

-29~550℃

-46~250℃

-40~200℃

适用介质

水、油品

蒸汽、油品

丙烷、乙烯

硝酸类



公称通径结构长度LHH1
DNNPS手动伞齿轮传动气动电动
2511/4127\\\\\
3211/4165385\\\63
4011/2165385\\\63
502178415\\\74
6521/2190462\\\83
803203563\\\95
1004229648\\\109
1255254715\\\125
1506267836\636979144
20082921034\7961096176
250103301230\9601297204
300123561405146011181520240
350143811607164213051768263
400164061775186514251935293
500204572176225117242300350
600245082564264219952770403
700286102950312822933570450
800326603335351526753985507
900367113720390030604370555
1000408114105429034454755610
